flowPIM S3 + 3xPFC

基本信息

• 产品线: flowPIM S3 + 3xPFC
• 产品状态: Series
• 标准包装数量: 45

电气特性

• 电压: 1200 V
• 电流: 40 A

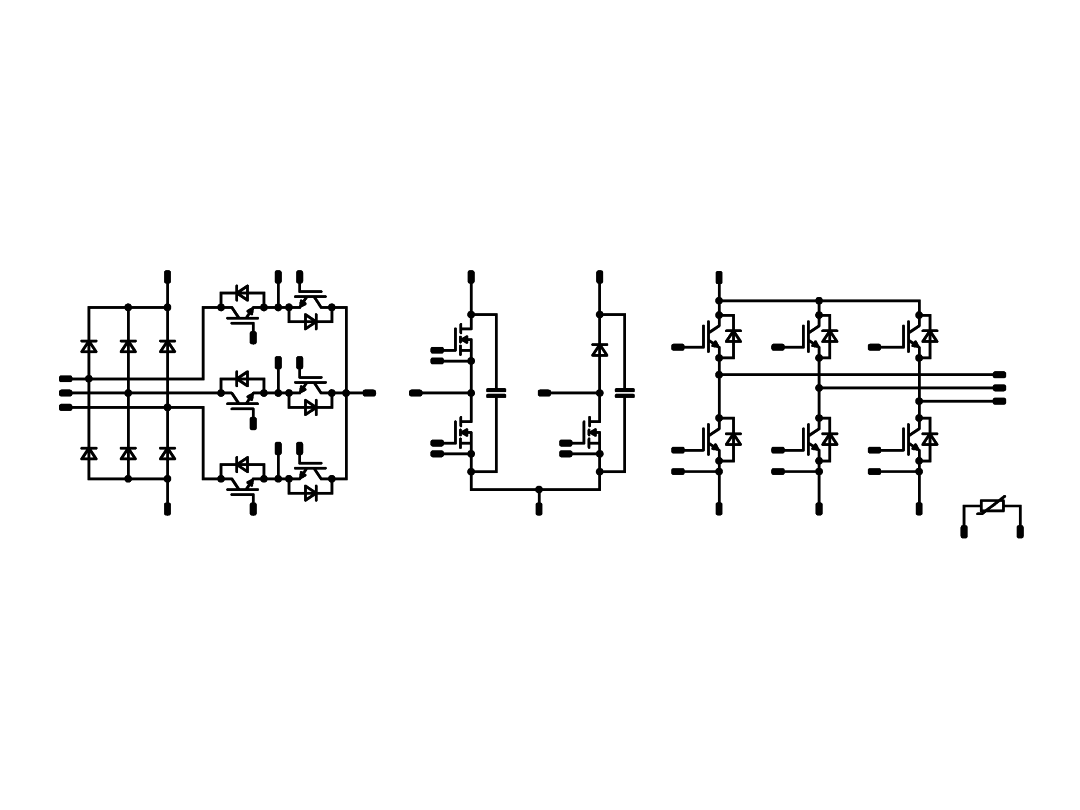

PIM+3xPFC (CIP)

• Current Synthesizing PFC + Booster + Inverter
• Integrated DC Link capacitors
• Kelvin Emitter for improved switching performance
• Temperature sensor
• Thin Al2O3 for easy thermal design

芯片与隔离特性

IGBT4 HS

• Easy paralleling
• High speed switching
• Low switching losses

隔离

• 基础隔离: Al₂O₃

机械与封装特性

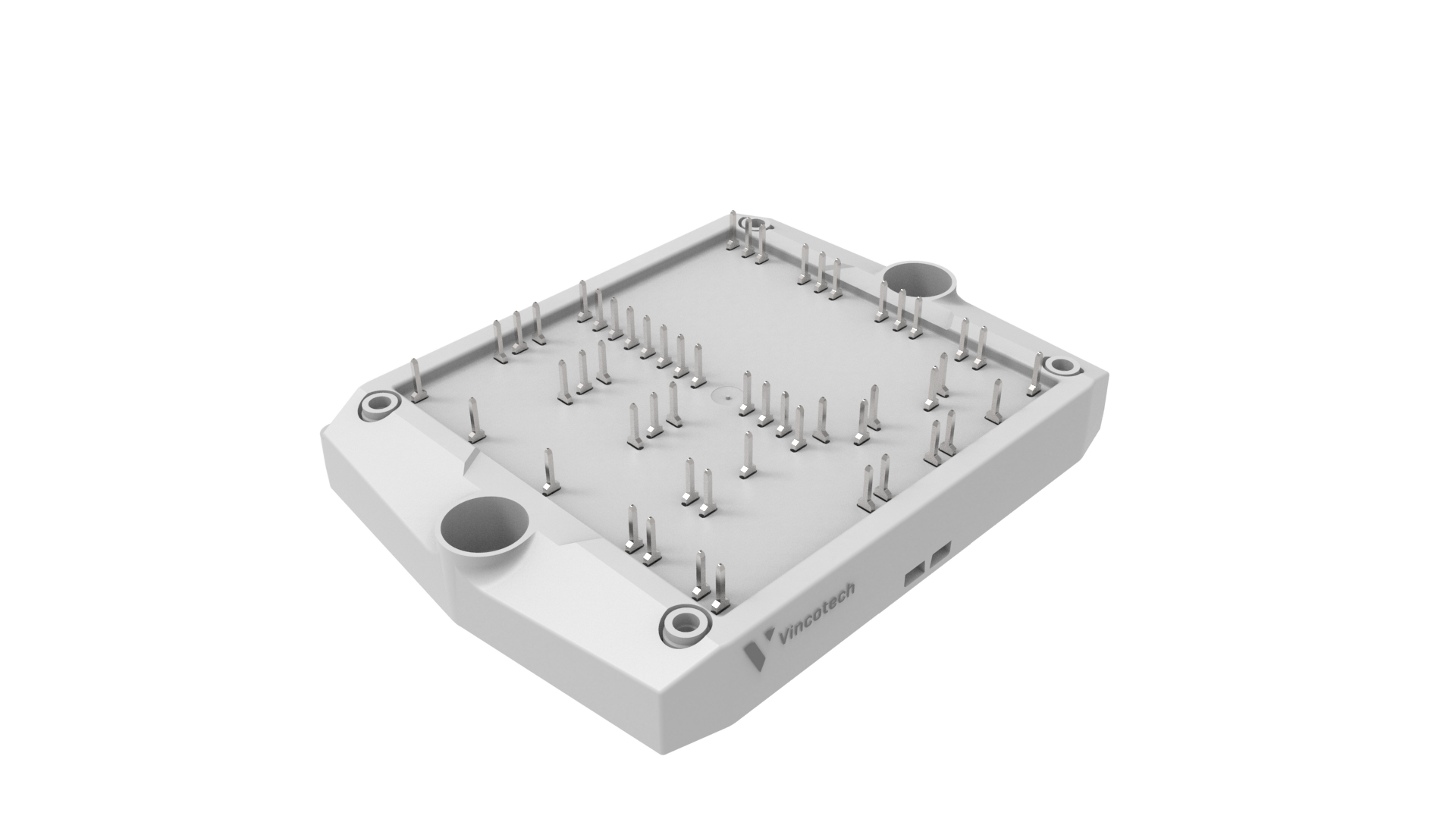

flow S3

• PCB机械连接方式: 4 towers
• 封装尺寸: 81.8 mm x 61.3 mm
• 高度: 12 mm
• 引脚类型: Solder pin
